C2000 E232是RS232和開關量到TCP/IP的協議轉換模塊，它提供RS232到TCP/IP網絡和TCP/IP網絡到RS232的數據透明傳輸。
C2000 E232向上提供10M/100M自適應以太網接口，向下提供1個標準RS232串行口和32個開關量接點，內部集成ARP、IP、ICMP、DHCP、HTTP等協議。通信參數可通過軟件設置，可使用動態IP或靜態IP，使用時可通過軟件進行設置。
康耐德網絡型32位開關量采集嵌入式模塊特點：
→具有TCP Server、TCP Client、UDP、虛擬串口、點對點連接等五種操作模式；
→用戶基于網絡軟件，不需要做任何修改就可以與C2000 E232通訊；
→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000 E232通訊；
→對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件；
→通過設置軟件或設置動態庫進行參數設置；
→支持DNS域名解析功能；
→遠程控制和采集開關量；
→16路DI、16路DO；
→電源具有良好的過流過壓、防反接保護功能
→看門狗設計，穩定性高。
康耐德網絡型32位開關量采集嵌入式模塊技術參數：
|
系統 |
CPU |
32-bit ARM |
|
RAM |
64KB |
|
|
Flash |
256KB |
|
|
LAN |
速率 |
10M/100Mpbs |
|
接口 |
RJ45 |
|
|
串口 |
串口 |
RS-232 |
|
串口數量 |
1個 |
|
|
信號 |
RS-232：TXD，RXD，RTS，CTS，GND |
|
|
I/O接口 |
16個開關量輸入，16個開關量輸出 |
|
|
串口通信參數 |
效驗 |
None ， Even ， Odd ， MARK ， SPACE |
|
數據位 |
6、7、8 |
|
|
停止位 |
1、2 |
|
|
流量控制 |
RTS/CTS，XON/XOFF，None |
|
|
速率 |
300bps~115200bps |
|
|
數字接口 |
DI |
16路濕接點 |
|
DI門限 |
TTL |
|
|
DO |
16路集電極開路輸出 |
|
|
DO容量 |
500mA / 50V |
|
|
軟件特點 |
協議 |
ARP，IP，ICMP，TCP，UDP，DHCP，HTTP |
|
操作模式 |
TCP Server、UDP、TCP Client、虛擬串口、點對點連接 |
|
|
設置 |
C2000設置程序、Web瀏覽器、設置動態庫、串口設置（可選） |
|
|
提供軟件 |
虛擬串口軟件、C2000設置程序、串口調試工具、網絡設置程序、EDSockServer.OCX控件、EDSockServer.DLL動態庫、設置動態庫以及VB、VC、BC、Delphi的示例代碼 |
|
|
驅動支持 |
Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位 |
|
|
電源需求 |
電源規格 |
9~24VDC（推薦12VDC） |
|
電流 |
< 200mA |
|
|
環境 |
操作溫度 |
-25℃~85℃ |
|
儲存溫度 |
-60℃~125℃ |
|
|
濕度 |
5~95%RH，不凝露 |
|
|
其他 |
定位孔直徑 |
3.5 mm |
|
尺寸 |
90×105mm |

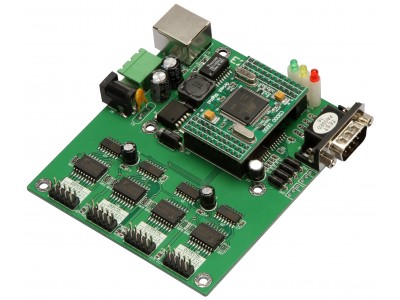

康耐德網絡型32位開關量采集嵌入式模塊
