型號系列

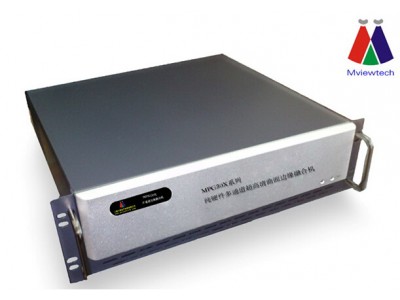

MPG30X系列純硬件邊緣融合機

機箱架構

輸入輸出和系統控制板插卡結構，背板采用無源交換

輸入板卡

Dual Link DVI/Displayport 1.1a，最高330Mhz輸入頻率，支持DVI和DP同時輸入

窗口能力

支持1個窗口模式支持800x600-6144x768 60Hz輸入

輸出板卡

DVI-I（DVI和VGA同時輸出）最高165Mhz輸出頻率，支持每通道監控通道同步輸出，支持800x600 —1920x1200 60hz輸出；支持1024x768@120Hz /1280x720@120Hz/1280x800@120Hz主動立體信號輸出

輸出通道

2-7通道

被動立體

支持（可選）

主動立體

支持（可選）

主被動轉換

支持（可選）

輸入信號最大分辨率

支持1xN，Nx1及NXN輸入；輸入最大分辨率16Kx4K，

典型分辨率11000x1200@60Hz, 1920x1408@60Hz, 2432x1472@60Hz, 6144x768@60Hz，5760x1080@50Hz, 4800x1080@60Hz，3072x768@120Hz等

融合帶寬度

水平0-2048/上下0-1024像素完全連續可調

融合帶過渡調節能力

完全可編程過渡曲線，全區域黑位補償，全區域漏光補償，支持純白和非純白過度曲線，支持四邊融合

顯示處理能力

任何融合帶寬度和分辨率下，輸入輸出點對點無損顯示，且無任何刷新率損失

幾何校正能力

第三代超亞像素幾何校正，高級像素保真控制技術，非線性多濾波器技術和紋理補償技術，支持弧形，柱形，球形等任意異形投影，17x17網格調整

色差校正

支持RGB或者純白校正

旋轉能力

0-360度旋轉，1度為單位（可選）

遮罩功能

支持任意形狀遮罩功能（可選）

夜景模式

可選

操作系統

無操作系統純硬件

啟動時間

小于5秒

產品重量

根據實際通道數

產品規格

1.5U/3U機箱

產品功耗

每通道10W

工作溫度

0-50攝氏度

工作濕度

15-85%
