產品概述：
WinEasy-S是構建在WinEasy2.0平臺上的、全開放的、面向變電站綜合自動化應用需要的專業開發平臺，主要負責變電站實時信息采集、控制和轉發，保證整個變電站系統處于最優運行狀態以及將更多的信息傳送到各級調度中心。該系統適合于各種電壓等級，如220KV、110KV、35KV、10KV開閉所、用戶變電站、用戶配電站綜合自動化應用。全在線配置、對象化建模、通訊規約全面、界面友好可靠，既可以充分發揮您的創造性、又能有效地滿足變電站運行管理的各種需要，是您開發變電站綜合自動化系統的行之有效的開發工具。
產品功能：
憑借WinEasy2.0強大的SCADA和HMI功能，并實踐于上百所各種電壓等級變電站綜合自動化本地和遠方功能的應用經驗，WinEasy-S具有以下主要功能：
1、完善的變電站數據采集與處理功能；
« 提供各種標準和非標準規約驅動模塊、采集變電站各出線開關、電容器、母線、母聯、主變、站用電、發電機組、直流系統、電能表等變電站的各種監控對象的實時遙信、遙測、遙脈、GPS時鐘信號和頻率等，并按監控回路在變電站接線模型中的位置，自動同步刷新實時數據庫并通知與之相關的功能模塊、完成相關功能的同步更新。
2、規范的控制接口功能；
« 提供開關分/合閘控制、變壓器分接頭調節控制、補償電容器投切控制、設備投/退，備用電源投切、信號的復歸、隔離刀閘的分合等自動和人機交互處理功能。
3、強大的遠動功能；
« WinEasy-S提供按部頒標準遠動規約和國際標準規約，如CDT、IEC101/104、Modbus的數據轉發和遙控/遙調/復歸功能，適合于各種通訊通道（載波、擴頻、光纖）、提供TCP/IP端口、UDP端口、串行口的信息接入和輸出方式，并滿足雙機或多機冗余的轉發模式，完全可以取代常規遠動RTU的功能。
4、健全的變電站SCADA工況監視功能；

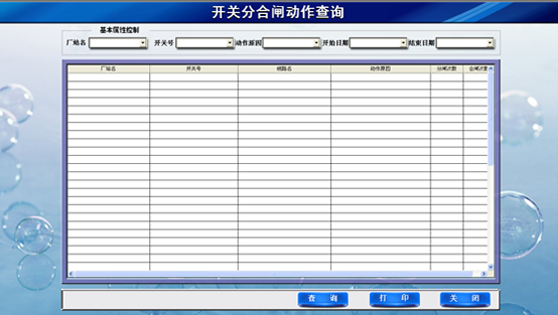

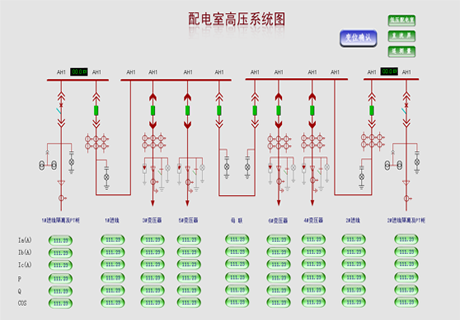

« 提供包括主接線、設備工況、棒圖/餅圖、實時/歷史/負荷曲線、語音報警/事故推畫面、SOE報警/記錄/查詢、歷史信息查詢、運行日志記錄/查詢/在線打印、各種運行統計分析報表等。
5、先進的變電站控制功能；
« 提供基于17區圖、多種運行方式的變電站無功優化控制（VQC）、小電流接地選線、電容器定時投切等控制模塊、無需編程。
6、靈活的系統架構、方便可靠的數據服務；
« 即可滿足小型低電壓等級變電站綜合自動化單機應用、也可滿足大型高電壓等級的網絡化單擊、雙機應用的需要，無需特別的網絡知識。
« 系統提供豐富的應用功能，以實現對相關數據的采集、監視、提取、加工和維護。通過相應的功能可產生靈活的報表和曲線，告警提示和歷史/實時數據瀏覽、分析界面、設備臺帳和運行日志管理等，并提供與外部網絡實時數據共享的開放接口。
7、強勁的后臺語言和齊全的系統工具。
« WinEasy-S高效的后臺語言編程功能可以有效地滿足系統特殊的運算需要，如變電站、線路的P、Q積分運算、變電站和線路的功率因素運算、功率總加運算、用戶自定義的控制功能的關聯閉鎖運算、查詢條件智能計算等。

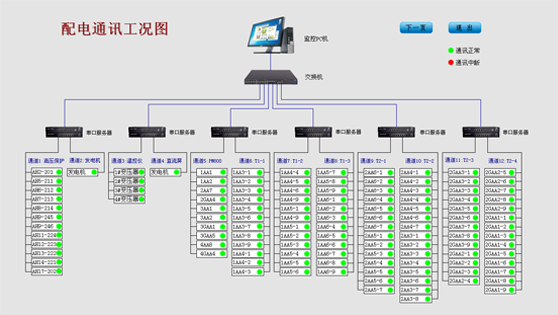

« WinEasy-S系統提供了全面的輔助工具，方便用戶對系統進行監視、管理，如廠站通訊的監視與管理、網內服務器的通訊監視與管理等。
主要性能指標
1) 系統容量
« WinEasy-S標準配置最多可接255通道，每個通道的綜端設備數目最多達65535臺（具體限制由通訊規約決定）
« 歷史數據保存周期：>3年
«系統網絡：單機、雙機、單網、雙網。
2) 實時性指標
« 調用畫面響應時間：1s-5s
«遙測傳送時間：≤2s
« 遙信傳送時間：≤3s
«變位響應時間：≤2s
«遙控響應時間：≤3s
«SOE站間分辨率：≤5ms
«故障隔離和恢復供電時間：≤60s
3) 系統可靠性指標
«CPU負載率：正常<20% 事故<30%
«系統平均無故障運行時間（MTBF）：20000小時
«系統可利用率：>99.99%
«遙控正確率：99.99%
«遙信準確率：99.99%
«遙測綜合誤差：<0.2%
4) 運行環境
«WindowsXP、Win7、WindowXPE。
«CPU主頻：1G及1G以上
«內存：1G及1G以上
«硬盤：100G及1G以上
«環境溫度：0℃-70℃ 相對濕度5%-95%
