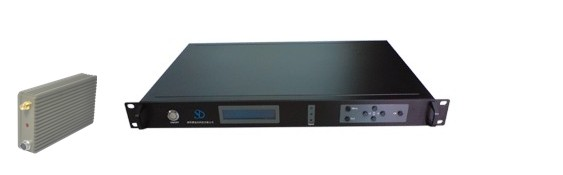

1W 大功率便攜式COFDM無線圖像發射機
|
|
|
|
|
一、簡要介紹
ST6000TM-1 COFDM(多載波調制技術)，采用高度集成的移動式非視距數字圖像傳輸技術， 可以在高速移動中和城市建筑物遮擋情況下傳輸實時穩定的音頻和視頻。該設備體積小巧、重量輕，非常適合隨身攜帶，適用于在樓群阻擋環境下使用，阻擋環境下可傳輸200~2000m，視阻擋環境和接收機架設的高度而定，在開闊環境下傳輸可達5km~15km。適用于：高空無人機、樓群反恐及反恐機器人、人員隨身攜帶隱蔽傳輸?shù)龋浅５膶嵱谩?/span>
二、設備參數
1W密拍型圖像發射系統技術參數表
|
發射機參數指標
|
|
調制方式
|
COFDM
|
|
工作電壓
|
12V
|
|
工作電流
|
＜620mA（1w功率）
|
|
星座調制
|
QPSK、16QAM、64QAM（可選）
|
|
向前糾錯
|
1/2,2/3,3/4,5/6,7/8（可選）
|
|
保護間隔
|
1/32,1/16,1/8,1/4（可選）
|
|
載波數量
|
2k
|
|
頻率寬度
|
2/3/4/5/6/7/8M可選
|
|
輸出頻率
|
325-399MHz，400-500MHz，500-760MHz，760-860MHz
860~2400MHz(定制頻率,須提前聲明）
|
|
音視頻接口
|
BNC/RCA
|
|
輸出功率
|
最大27dBm（500mw）
|
|
功率平坦度
|
全頻段≤2dB，8MHz內≤0.5dB
|
|
帶肩比
|
輸出功率為27dBm時載噪比大于30dB
|
|
二次諧波
|
≤-40dB
|
|
輸入視頻信號
|
1Vp-p@75歐姆，PAL制
|
|
圖像壓縮格式
|
MPEG-2/H.264
|
|
視頻圖像
|
720*576@4Mbps 16QAM 352*288@1.5Mbps QPSK
|
|
視頻速率
|
1.5-20Mbps
|
|
工作溫度
|
-30℃～+80℃
|
|
外觀尺寸
|
發射機自身尺寸140*65*24mm
|
|
設備重量
|
300g（不含電池）
|
|
|
